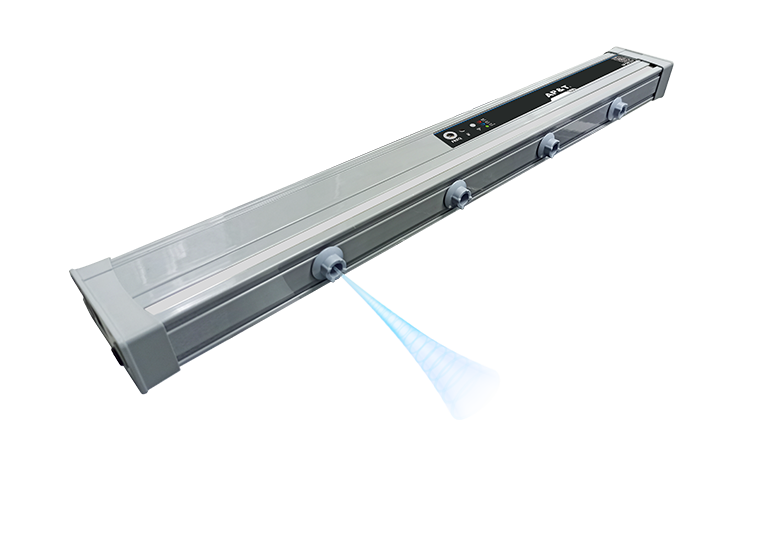

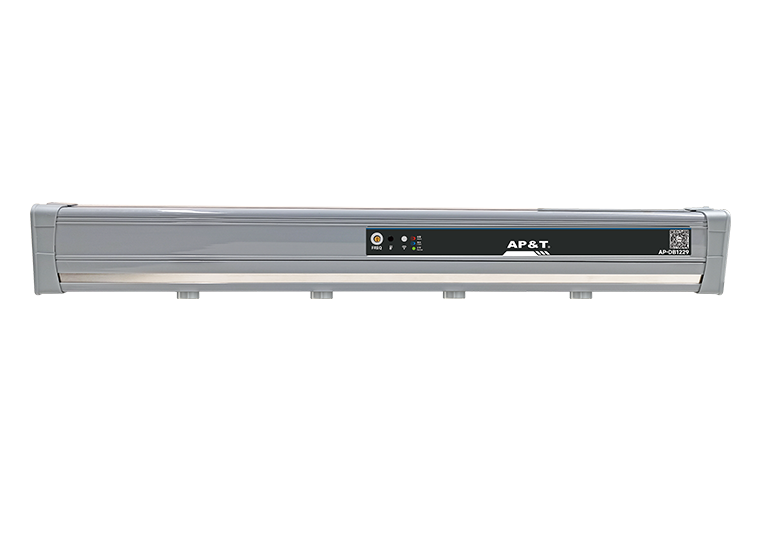

层流离子棒

AP-DB1229

AP-DB1229 层流离子棒是安平公司研制生产的消除层流洁净区静电,维持洁净区静电平衡的棒型除电装置。
离子棒使用直流高压电源,采用特制硅基电极,通过正、负直流高压交替作用于正、负耦合式电极针,产生电晕放电,将空气分子电离,产生大量正、负极性的空气离子,中和空间中的静电电荷,达到高效、可靠维护层流洁净区静电平衡,减少洁净区内微粒附着现象,使污染微粒易于被空调净化系统滤出,降低洁净区内的静电荷及颗粒污染的目的。
应用领域
  • 电子光电半导体

    电子光电半导体

层流离子棒
层流离子棒
层流离子棒
层流离子棒

产品特点产品特点

  • 1

    防电击-防止对工作人员造成电击伤害。

  • 2

    独特的放电结构设计-专用Si 电极配置,适用于层流洁净区静电及微粒污染的消除。

  • 3

    指示灯-绿灯- 正常工作、蓝灯- 红外调节/ 暂停工作/ 清洁指示、红灯- 高压异常报警

  • 4

    智能遥控-离子输出特性,可用遥控器调整。

  • 5

    CE 认证-通过 CE 认证,可有效避免外界电磁干扰影响离子棒正常工作。具备电磁防护功能,不会对其他设备造成电磁干扰,使其无法正常工作。

性能参数性能参数

  • 产品型号
    AP-DB1229
  • 产品型号
    AP-DB1229
  • 输入电压
    DC 24V
  • 功 率
    < 5.5W
  • 工作电压
    ±7000V~±12000V
  • 离子发射
    脉冲直流
  • 发射电极
    Si
  • 臭氧浓度
    < 0.1ppm(距离发射极50mm)
  • 输出频率
    0.1、0.5、1、5、10、30、55、65、105Hz/出厂设置:105Hz,参数可由编码开关或遥控器进行调整/离子平衡在出厂时已经过校正,但可根据现场使用情况,选择适当的工作频率,使用电荷平板测 试仪对其进行再次调整
  • 状态指示
    绿灯—正常工作,红灯—高压异常,蓝灯—调试/ 清洁指示、RJ45 端口指示灯:绿灯—上电指示,橙灯—随工作频率闪烁
  • 状态监控
    RS485(115200bps,8,1,n,n)≥ 30ms、集电极开路:< 50V,100mA
  • 外形尺寸
    L*W*H:{500,700,900,…→ 3100}*36*68mm
  • 工作温度
    0℃ -50℃
  • 工作湿度
    < 70%
  • 棒体材质
    阻燃PVC、ABS、SUS
  • 安装附件
    可180°旋转安装挂角,M5-12*12*4 四方螺母
  • 适配电源
    GRT-240200:DC24V 2A,双网口输出,123*61*40.5mm(L*W*H)
  • 适配电源网线长度
    2.5m
  • 质保年限
    1 年
  • 认证证书
    CE

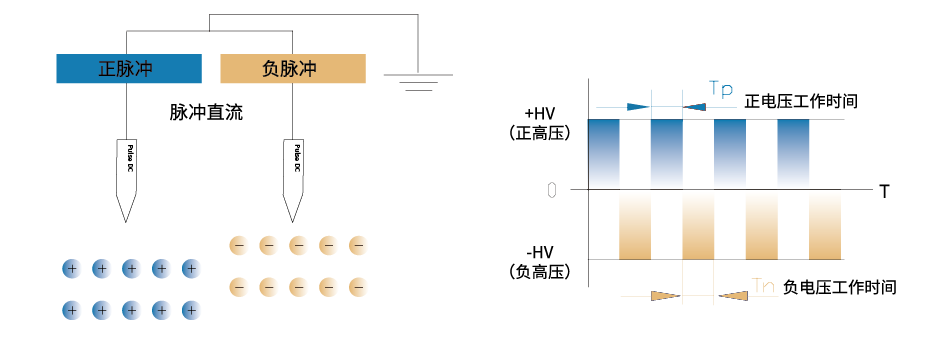

工作方式工作方式

脉冲DC 方式给正负电极针交替施加“+”“-”高压,生成两种极性离子的方式。

与工频AC 方式相比,离子产生利用率更高,无论为近距离或远距离,均可发挥其静电消除能力。此外,放电频率可调节,可延长消电距离。正负离子输出比可调节,便于智能化控制。


消电效果消电效果

  • 测试标准:ANSI/ESD.STM3.1,SJ/T 11446—2013
  • 测试仪器:Trek 电荷平板测试仪
  • 测试电压:±1000V → ±100V 衰减
  • 测试环境:湿度:50±5%; 温度:23±3℃
  • HEPA(FFU)气流速度: 0.35-0.5m/s
  • 工作频率:105Hz
消电效果

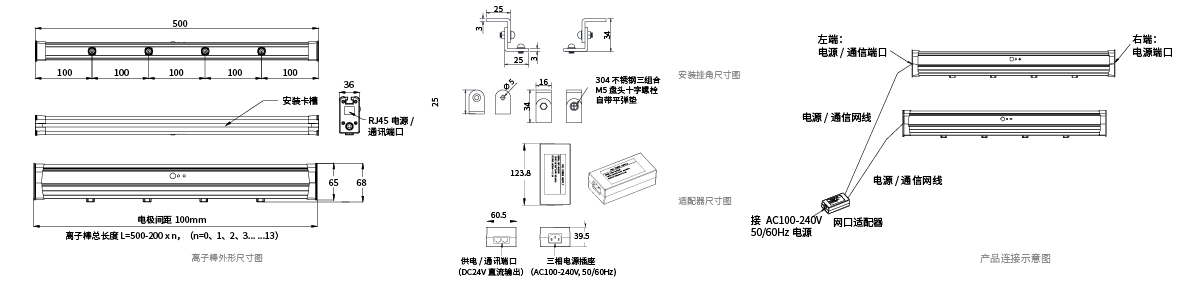

产品尺寸产品尺寸

产品尺寸
