静电危害:

大量静电荷会带来两大核心质量风险:
• 异物吸附:静电场强力吸附空气中的粉尘、毛絮、金属微粒等杂质,附着在PCB焊盘与线路区域,引发虚焊、短路、导通不良等焊接缺陷,大幅提升返工率。
• 静电击穿:高压静电瞬间放电,直接击穿板载 IC、电容、传感器等精密元器件,造成器件永久性失效,导致整板报废,同时埋下产品可靠性隐患。
上述问题会直接拉高制造成本、降低良率,影响交付效率与品牌口碑。

解决方案:

针对PCB产线传送带静电难题,采用静电消除器实时中和电荷,从源头阻断静电累积,显著降低制造缺陷与元器件损坏率。
■ 推荐产品

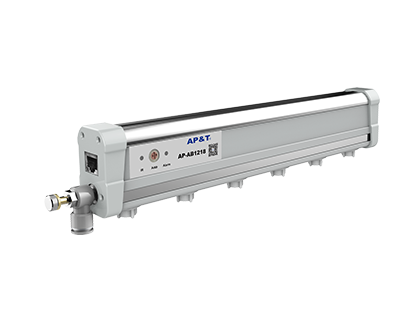

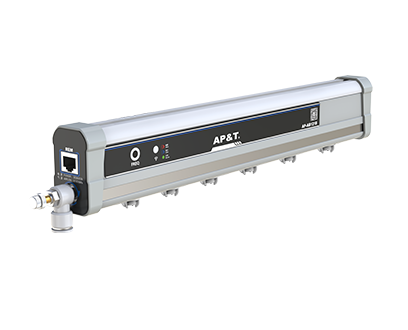

安平静电 AP-AB1218 气源型防电击脉冲交流离子棒
• 采用脉冲交流电离技术,快速释放大量正负离子,高效中和PCB表面静电,消除异物吸附。
• 防电击设计 + 钨合金电极,安全耐用,适配电子车间连续化生产场景。
• 可智能调节离子输出频率与平衡度,适配不同线速与工况,安装便捷,适配 SMT、蚀刻、检测、包装等全流程工位。
