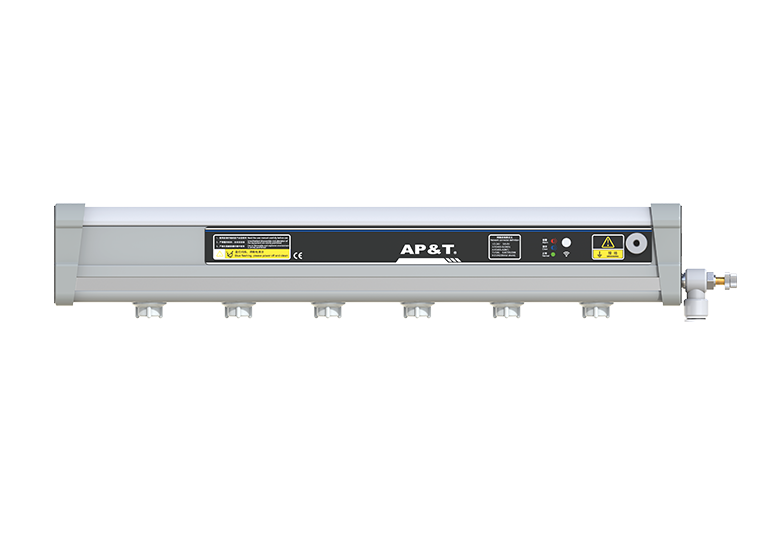

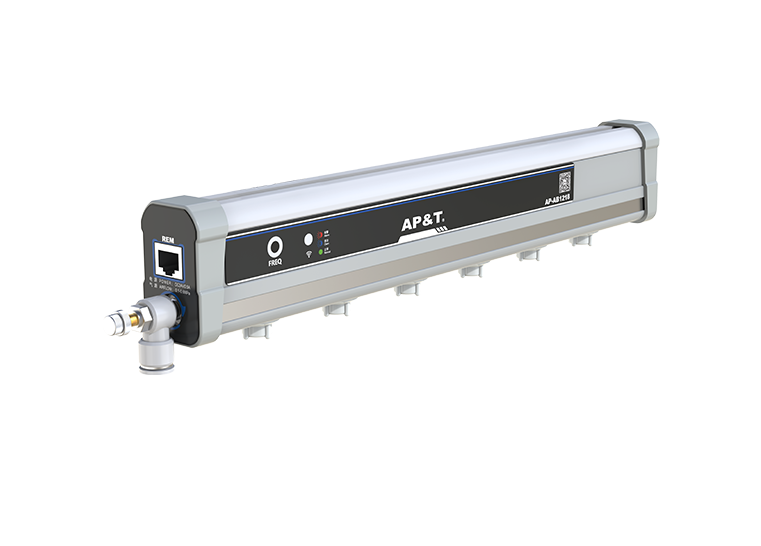

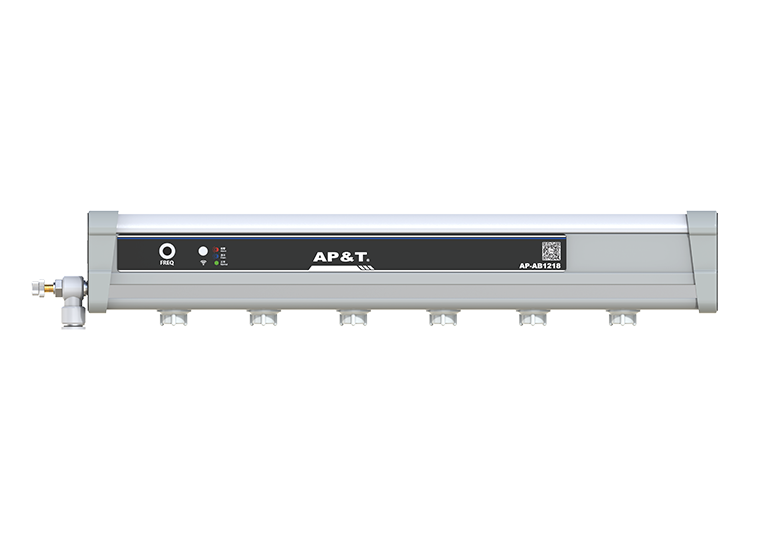

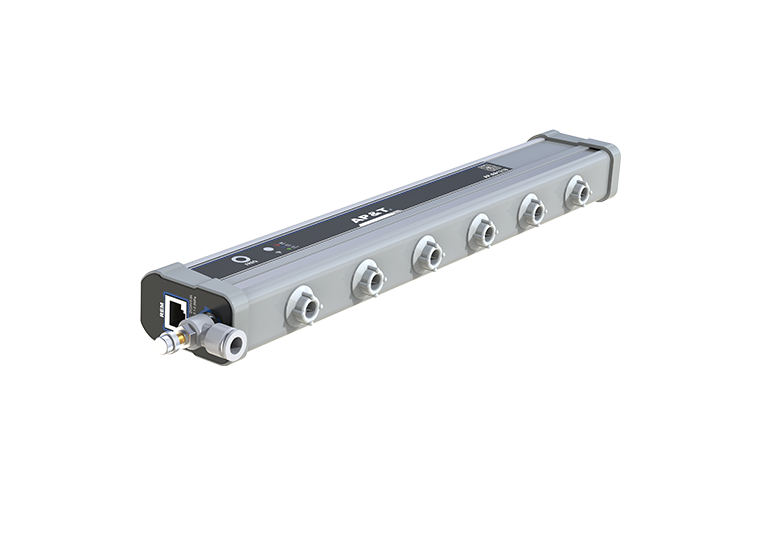

气源型防电击脉冲交流离子棒

AP-AB1218

AP-AB1218气源型防电击脉冲交流离子棒使用直流高压电源,采用特制合金电极,通过正、负直流高压交替作用于耦合式电极针,即让直流高压源采用交流实施方式通过耦合器件作用于电极针产生电晕放电,将空气分子电离,产生大量正、负极性的空气离子,并通过压缩空气使其输送至带静电物体表面,中和正、负静电电荷,达到高效、可靠消除物体表面静电的目的。
应用领域
  • 电子光电半导体

    电子光电半导体

气源型防电击脉冲交流离子棒
气源型防电击脉冲交流离子棒
气源型防电击脉冲交流离子棒
气源型防电击脉冲交流离子棒

产品特点产品特点

  • 1

    为棒型、横置式静电消除器。

  • 2

    DC24V RJ45网口输入。

  • 3

    正、负离子输出比可调,可用于平衡电压的调整。

  • 4

    正、负离子输出频率可调,可适用于不同的消电距离,实现较快的消电速度。

  • 5

    高压异常时红光报警。

  • 6

    离子输出特性,可转动拨码开关进行调整,亦可用遥控器调整。

  • 7

    外接PLC可进行高压报警、上电指示、清洁指示监控输出。

  • 8

    具备防电击功能,防止对人体造成电击伤害。

  • 9

    通过CE认证,可有效避免外界电磁干扰影响离子棒正常工作。

  • 10

    具备电磁防护功能,不会对其他设备造成电磁干扰,使其无法正常工作。

性能参数性能参数

  • 产品型号
    AP-AB1218
  • 输入电压
    DC 24V
  • 输入电流
    <600mA
  • 功率
    10W
  • 输出电压
    ±4000V~±7000V
  • 离子发射
    脉冲交流
  • 发射电极
  • 放电结构
    电阻耦合
  • 输出频率
    0.1,0.5,1,5,10,30,55,65,105Hz;(出厂设置:55Hz)
  • 占空因数
    10%—90%
  • 消电范围
    L*W*H:{350-3000mm(针间距50mm)}*300*1000mm
  • 安装距离
    100→1000mm
  • 离子平衡
    ≤|±30V|(AVG)
  • 消电时间
    ≤2S
  • 报警指示
    绿灯-正常工作,蓝灯-待机,蓝灯闪烁—调试/清洁,红灯-高压异常
  • 通信功能
    RS485
  • 信号输出
    集电极开路 50V/100mA
  • 气流压力
    ≤0.6MPa
  • 带节流阀气源接头
    G1/8 适用φ8管径
  • 工作温度
    0℃-50℃
  • 工作湿度
    <70%
  • 外型尺寸
    L×W×H:{350-3000mm(针间距50mm)}×35×64.5mm
  • 棒体长度
    阻燃PVC、AL、SUS
  • 安装附件
    可180°旋转安装挂角,M5x12螺钉,M5六角螺母,平垫,弹垫,1m黄绿接地线
  • 质保年限
    1年
  • 认证证书
    CE

工作方式工作方式

脉冲AC 方式给每根电极针交替施加“+”“-”高压,生成两种极性离子的方式。与工频AC 方式相比,离子产生利用率更高,无论为近距离或远距离,均可发挥其静电消除能力。此外,放电频率可调节,可延长消电距离。正负离子输出比可调节,便于智能化控制。

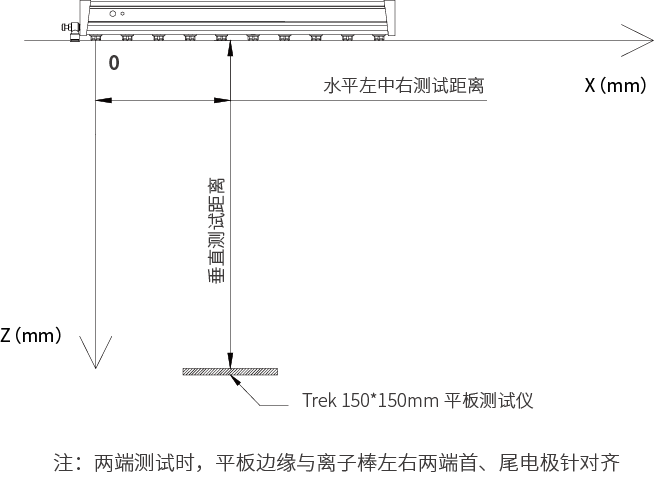

消电效果消电效果

  • 测试条件:离子棒长度:1400mm,气流压力:0.3Mpa,工作频率:55Hz
  • 测试标准:ANSI/ESD.STM3.1,SJ/T 11446—2013
  • 测试仪器:Trek157 电荷平板测试仪
  • 测试电压:±1000V → ±100V
  • 测试环境:湿度:50±5%RH;温度:23±3℃
消电效果

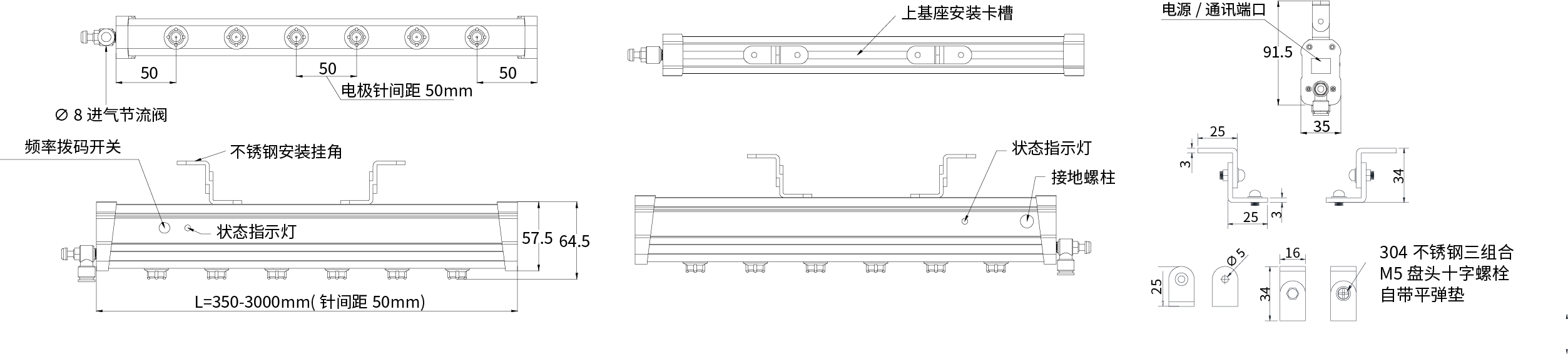

产品尺寸产品尺寸

产品尺寸
